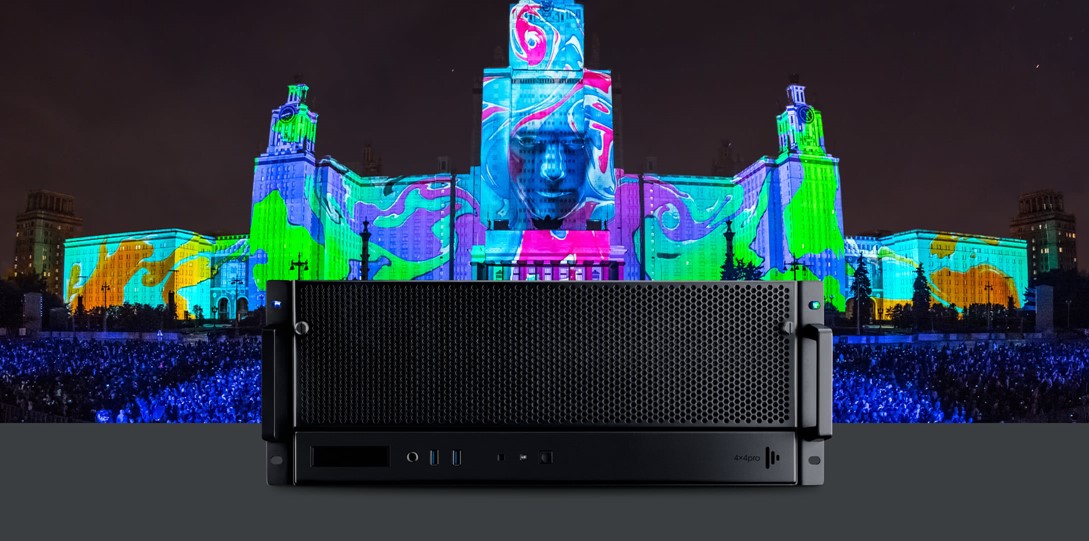

4x4pro
4x4pro는 pro 제품군의 최상급 모델로서 파워, 유연성, 편리 면에서 업계 표준을 수립합니다.
![4x4pro](/media/1084/4-x-4-pro-hero-compressed-2x.jpg?width=1089)
적은 수의 서버로 대형 쇼를 진행하세요
이 제품은 pro 제품군의 최상급 모델로서 파워, 유연성, 편리 면에서 업계 표준을 수립합니다.
세계에서 가장 큰 동영상 화면에 적합하도록 제작된 4x4pro는 최대 16개의 HD 프로젝터나 LED 프로세서를 단일 서버 유닛에서 처리할 수 있습니다.
![gx2-carousel01@2x.jpg](/media/1090/gx-2-c-01-compressed-2x.jpg?width=640)
![4x4pro-showcase.png](/media/1806/4x4pro-showcase.png?width=640)
콘텐츠 레이어
고속 미디어 전송
더 많은 콘텐츠, 더욱더 강력한 연출
4x4pro에는 입력과 출력이 추가되어 HD 콘텐츠 레이어를 최대 32개까지 재생할 수 있습니다. 질과 양적인 면에서 뛰어날 뿐만 아니라 처리 속도도 향상됐습니다. 4x4pro는 트윈 10Gbit/sec 이더넷 연결을 통해 몇 분 내에 대형 파일을 전송할 수 있습니다. 외부 PCIe 슬롯으로 저장 용량도 확대되어 더 다양한 작업을 할 수 있습니다.
대규모 쇼에 적합한 유연성

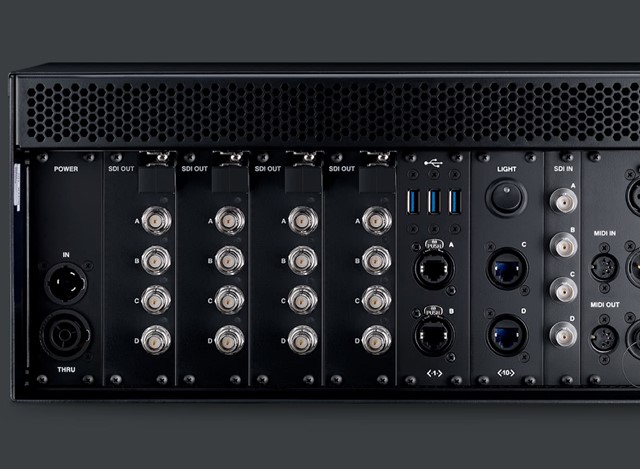

4x4pro에는 VFC(Video Format Conversion) 카드 4개가 장착되어 있습니다. 업계 최초로 단일 장비에서 최대 16개의 HD 출력을 DVI, SDI 또는 4x 4k로 처리할 수 있습니다. 동일한 시스템에서 여러 신호를 결합하여 적은 수의 장비로 대형 멀티 프로젝터 쇼를 처리할 수 있습니다.
![4-x-4-pro-back-compressed@2x.jpg](/media/1098/4-x-4-pro-back-compressed-2x.jpg?width=640)
디테일의 아름다움
Push Every Pixel™은 동영상 전문가가 꿈꾸던 재생 성능용 벤치마크입니다. 적어도 콘텐츠의 동시 레이어 두 개로 출력의 모든 픽셀을 채울 수 있으며 4x4pro에 기본으로 적용되어 있습니다.
특징
HD 콘텐츠 레이어 최대 32개 재생
4×4pro는 최대 16K 픽셀 캔버스에서 최대 32개의 HD DXV/HAP 콘텐츠 레이어를 재생할 수 있습니다.
실시간 재생
이제 4×4pro는 고화질 HAP-Q 코덱을 지원합니다. 이와 더불어 최대 8개의 HD 무손실 Quicktime 애니메이션 레이어를 재생할 수 있습니다.
다양한 입력 옵션
4×4pro는 HD-SDI(최대 1080p@30) 채널 4개 또는 3G-SDI(1080p@60) 채널 2개를 입력으로 사용하며 지연 시간은 50 msec에 불과합니다.
트윈 10Gbit/sec 이더넷 연결
트윈 10Gbit/sec 이더넷 연결로 대형 미디어 파일을 신속하게 전송할 수 있습니다. 콘텐츠 크기가 150GB라면 전송하는 데 1시간 20분이 필요할 것입니다. 하지만 4×4pro 한 대만 있다면 1분이면 충분합니다.
사양
기술 사양
시스템 연결 - I/O | 동영상 출력 | 4x DisplayPort 1.2(스테이지)(최대 4096 x 2160) 1x DisplayPort 1.2(GUI) 다른 VFC 카드 사용 가능* *HDMI VFC 카드는 8비트만 호환 |
동영상 입력 | 4x HD-SDI 또는 2x 3G-SDI | |
동영상 동기화 | BNC Genlock |
미디어 파일 사양 | 동영상 재생 | .mov(anim, pjpg, DXV*, Hap, Hap Q) *N.B. DXV3는 지원하지 않습니다 |
정지 이미지 포맷 | .png, .jpeg, .bmp, .tiff, .tga | |
오디오 파일 포맷 | .mp3, .wav (44.1kHz, 16-bit, stereo) | |
3D 메시 포맷 | .obj | |
오디오 | RME Professional | |
아날로그 오디오 | 2x Balanced XLR 출력 2x Balanced XLR 입력 1x 1/4" 헤드폰 잭 |
|
디지털 오디오 | ADAT/SPDIF I/O | |
MIDI | 1x 입력 1x 출력 |
물리적 사양 | 마운팅 시스템 | 4U 19” 랙 마운트 |
유닛 크기 | 폭: 445mm(17.52") 높이: 178mm(7") 깊이: 593mm(23.35") |
|
유닛 무게 | 19.5kg (43lbs) | |
유닛 + 랙 핸들 | 621mm (24.45") | |
환경 허용 범위 | 온도: 5~35°C(40°~95°F) 습도: 5%~95%(비응축) 고도: 0~8850 ft(0~2700m) |
하드웨어 사양 | CPU | 2x Xeon Hexa-Core 3.5Ghz |
메모리 | 32GB DDR3 ECC RAM | |
저장소 | 2x 80GB SSD(내부 시스템 드라이브, 복원 드라이브) 2TB Removable SSD RAID Array |
|
일반 네트워크 | 1x Gigabit LAN | |
Artnet | 1x Gigabit LAN | |
미디어 네트워크 | 2x 10Gb/sec LAN | |
데이터/주변 장치 | 2x USB 2.0 3x USB 3.0 |
|
전압 | 100-240V, 50-60Hz, 13 amps | |
전력 소비 | 800VA @ 110V(일반) 1000W @ 110V(최대) |
소프트웨어 특징 | 운영 체제 | Windows 8.1 Embedded Pro |
번들 액세서리 | disguise 속성 | 풀 제작 제품군 |
번들 액세서리 | 키보드 마우스 + 마우스 패드 전원 케이블(Plug-True1) 전원 데이지 체인(True1-True1) 시작 가이드 + 매뉴얼 백마운트 레일 |
지원, 업데이트 및 보증 | 지원, 업데이트 및 보증 | 라이선스 등록 패키지 내용 장비 수명이 다할 때까지 무료 소프트웨어 업그레이드 – 2년 하드웨어 반품 보증(보증 기간 연장 옵션 추가) – 무료 지원(전화 및 이메일) |
성능
반응 역량
disguise는 미디어 서버를 정기적으로 시험하여 최상의 성능을 보장합니다. 다음은 4x4pro의 재생 성능과 캡처 지연 시간에 대한 두 가지 데이터입니다.
![](/media/3679/4x4pro-alpha_performance.png)
재생
다음 표는 코덱당 동시 재생 가능한 레이어 수를 보여줍니다.
4x4pro
동영상 코덱 |
콘텐츠 데이터 속도 |
최대 레이어 |
HD HAP |
27.8 MB/s |
34 |
HD HAPQ |
31.3 MB/s |
31 |
HD 애니메이션 |
107 MB/s |
15 |
HD TIFF 시퀀스 |
237 MB/s |
8 |
UHD HAP |
95.4 MB/s |
18 |
UHD HAPQ |
143 MB/s |
12 |
UHD 애니메이션 |
697 MB/s |
2 |
UHD TIFF 시퀀스 |
949 MB/s |
2 |
의:
- 모든 콘텐츠는 30fps입니다
- 수치는 패스스루 스타일 카드(HDMI 또는 DP)로 실행하는 슬레이브 장비 VFC 호환 장비에서 가져왔습니다
- 60Hz 프로젝트
- Genlock을 지원하는 모든 장비에서 Genlock
- 한 화면에 매핑된 레이어별로 고유한 동영상 파일 1개
- 성능 최대 레벨
- 레이어 하나가 추가되면 시스템이 프레임을 줄입니다
사용 기법에 대한 자세한 설명과 시험에 사용된 프로젝트의 링크는 조만간 공개할 예정입니다. 나중에 다시 확인하시기 바랍니다.
캡처 지연 시간
다음 표는 4x4pro이 캡처부터 출력까지 필요한 프레임 지연 개수를 보여줍니다.
4x4pro SDI
새로 고침 빈도 |
일반 모드(프레임) |
저지연 시간 모드(프레임) |
초저지연 시간(프레임) |
60Hz |
4-5 |
4 |
3 |
50Hz |
4-5 |
4 |
3 |
30Hz |
4-5 |
4 |
3 |
4x4pro NDI*
새로 고침 빈도 |
일반 모드(프레임) |
저지연 시간 모드(프레임) |
초저지연 시간(프레임) |
60Hz |
5-6 |
5 |
4 |
50Hz |
5-6 |
5 |
4 |
30Hz |
5-6 |
5-6 |
4 |
*현재 베타 모드
SDI 및 NDI에 사용된 기법에 대한 자세한 설명은 물론 사용된 프로젝트의 링크는 아래를 참조하세요.
